Som flänsleverantör med många års erfarenhet inom branschen möter jag ofta kunder som är förvirrade över skillnaderna mellan olika typer av flänsar. Två av de vanligaste flänsarna i rörsystem är svetshalsflänsar och slip-on flänsar. I det här blogginlägget kommer jag att fördjupa mig i egenskaperna, fördelarna och tillämpningarna för var och en, vilket hjälper dig att fatta ett välgrundat beslut när du ska välja rätt fläns för ditt projekt.
Svetshalsflänsar
Svetshalsflänsar är lätta att känna igen på deras långa, avsmalnande nav som gradvis övergår från flänsytan till rörväggen. Denna design ger flera viktiga fördelar. För det första fördelar det långa avsmalnande navet spänningen mer jämnt längs rörets längd, vilket minskar sannolikheten för spännings-koncentrationspunkter. Detta gör svetshalsflänsar särskilt lämpliga för applikationer med högt tryck och hög temperatur, såsom inom olje- och gasindustrin, kemi- och kraftproduktionsindustrin.
Svetsprocessen för svetshalsflänsar är också en avgörande faktor. De är stumsvetsade till röret, vilket skapar en stark, kontinuerlig fog. Denna typ av svetsning ger utmärkt strukturell integritet och är mycket motståndskraftig mot läckage. Svetstekniken kräver skickliga svetsare och strikt kvalitetskontroll för att säkerställa en korrekt och pålitlig anslutning.
En annan fördel med svetshalsflänsar är deras förmåga att hantera dynamiska belastningar och vibrationer. Den mjuka övergången från flänsen till röret hjälper till att minimera påverkan av dessa krafter, vilket gör dem till ett föredraget val för applikationer där rörsystemet utsätts för rörelse eller mekanisk påfrestning.
När det gäller dimensioner har svetshalsflänsar vanligtvis en större total storlek jämfört med andra typer av flänsar. Detta beror på närvaron av det långa avsmalnande navet. Men denna större storlek bidrar också till deras styrka och hållbarhet.
Slip - På flänsar

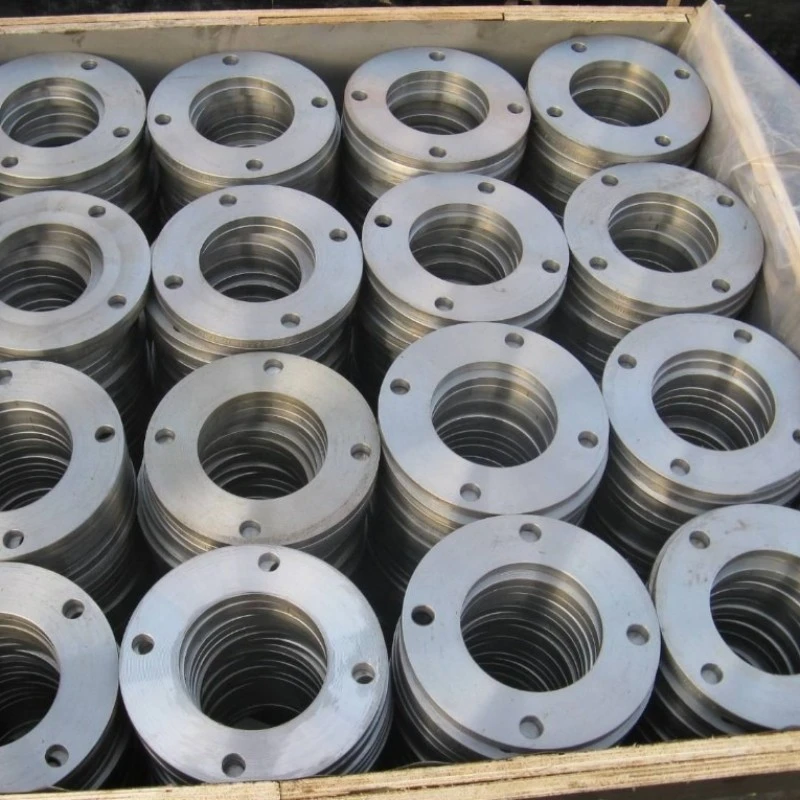

Slip-on flänsar, å andra sidan, är utformade för att glida över änden av röret. De har en något större innerdiameter än röret, vilket möjliggör enkel installation. Flänsen kälsvetsas sedan till röret på både in- och utsidan.
En av de största fördelarna med slip-on flänsar är deras enkla installation. De kräver mindre exakt inriktning jämfört med svetshalsflänsar, vilket kan spara tid och arbetskostnader under installationsprocessen. Detta gör dem till ett populärt val för lågtrycks- och icke-kritiska applikationer, såsom i vattenförsörjningssystem, VVS-system och vissa allmänna industriella rörsystem.
Slip-on flänsar är generellt sett mer kostnadseffektiva än svetshalsflänsar. Deras enklare design och mindre komplexa tillverkningsprocess resulterar i ett lägre pris. Dessa kostnadsbesparingar kommer dock på bekostnad av viss styrka och hållbarhet.
Den kälsvets som används för att fästa slip-on-flänsar på röret är inte lika stark som stumsvetsen som används för svetshalsflänsar. Som ett resultat av detta rekommenderas inte slip-on flänsar för högtrycks- eller högtemperaturapplikationer. De är också mindre lämpliga för applikationer där rörsystemet utsätts för betydande dynamiska belastningar eller vibrationer.
Utseendemässigt är slip-on flänsar mer kompakta och har en mindre total storlek jämfört med svetshalsflänsar. Detta kan vara en fördel i applikationer där utrymmet är begränsat.
Jämförelse av nyckelfunktioner
- Styrka och tryckbedömning: Svetshalsflänsar har en högre hållfasthet och tryckklassificering tack vare sin stumsvetsanslutning och det spänningsfördelande avsmalnande navet. Slip-on flänsar, med sin käl-svetsanslutning, har en lägre hållfasthet och används vanligtvis för applikationer med lägre tryck.
- Installation: Slip-on flänsar är enklare och snabbare att installera och kräver mindre exakt inriktning. Svetshalsflänsar kräver mer skicklighet och tid för korrekt installation, särskilt för stumsvetsningsprocessen.
- Kosta: Slip-on flänsar är i allmänhet billigare än svetshalsflänsar, vilket gör dem till ett mer budgetvänligt alternativ för icke-kritiska applikationer.
- Applikationslämplighet: Svetshalsflänsar är idealiska för applikationer med högt tryck, hög temperatur och dynamisk belastning. Slip-on flänsar är bättre lämpade för lågtryck, icke-kritiska och utrymmesbegränsade applikationer.
Andra typer av flänsar
Förutom svetshals och slip-on flänsar finns det andra typer av flänsar på marknaden. Till exempel,Blindflänsanvänds för att stänga änden av ett rör, vilket förhindrar flödet av vätska.Fläns alltsåär en annan term för slip-on flänsar. OchSockel - svetsflänsanvänds för rör med liten diameter och är känd för sin goda tätningsförmåga.
Slutsats
Att välja mellan en svetshalsfläns och en slip-on fläns beror på flera faktorer, inklusive tryck- och temperaturkraven för applikationen, nivån på dynamiska belastningar och vibrationer, installationsmiljön och budgeten. Som flänsleverantör kan jag ge dig detaljerad teknisk rådgivning och högkvalitativa produkter för att möta dina specifika behov.
Om du är i färd med att välja flänsar för ditt projekt eller har några frågor om skillnaderna mellan dessa två typer av flänsar, uppmuntrar jag dig att kontakta mig. Jag är alltid redo att hjälpa dig att göra rätt val och säkerställa framgången för ditt rörsystem.
Referenser
- ASME B16.5: Rörflänsar och flänskopplingar
- API 6A: Specifikation för brunnshuvud- och julgransutrustning
- Olika branschspecifika standarder och riktlinjer relaterade till rörsystem och flänsar.
